拆割线机
2026/6/5
卧式电机拆切割线机
型号：HCCG-S06 型
HCCG-S06 型卧式电机线圈拆割线机是用于电机修理行业切割、拆除电机线圈绕组的专用机械。该机采用了平面推力轴承和平衡装置，固定电机的工作台可以自由转动，使用时极大和减轻了劳动强度。
配备的金刚石切割片操作简易，切割速度快，且不产生粘连及毛刺，有利于绕组拆卸。其结构合理、拆线拉力强、性能稳定，是维修拆卸电机线圈最理想的辅助设备。
系统结构组成
该机主要由以下装置组成：
底座机身旋转底盘固定支架 电动机减速装置伸缩支杆平衡支杆 吊钩配电装置
主要技术指标
| 电源电压 | 380V 50Hz |
| 输出功率 | 拆线 3KW / 割线 2.2KW |
| 丝杆高度/行程 | 高度≤1800㎜ / 行程≤900㎜ |
| 转盘直径 | 最大 1000㎜ |
| 拆线速度 | 6.4 ㎜ /S |
| 调节/割线范围 | 50-1000mm |
| 切割线径 | 最大 50mm |
工作环境要求
- 温度： -20℃ ～ 40℃
- 相对湿度： <85%
- 海拔高度： <2400M
- 环境安全： 周围无易爆易燃危险介质
安装与接线规范
- 浇注好机脚基础，按机脚栓尺寸间距安装好机脚螺栓。
- 将机械安装在机脚基础上，紧固好机脚螺母。
- 配备好三相电源，按安装线图依次接好。
- 安全防范： 机械的良好接地，并作好接零保护。
使用和操作指南
- 通电前应检查机身接地是否良好，仔细复查线路是否正确、有否松动。

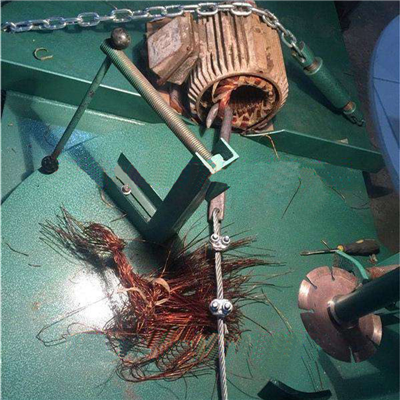

- 待拆电机绕组放在底座上，链条将其压紧（注意应切除另一头绕组，以防套住硅钢片受损）。
- 用吊钩将线圈钩住，通电源，合上主开关。
- 按下按钮投入拆线工作（若吊钩升降方向反了，按停止键再按另一起动键即可）。
- 全部工作完毕，关停总电源。
